一、概述
繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。

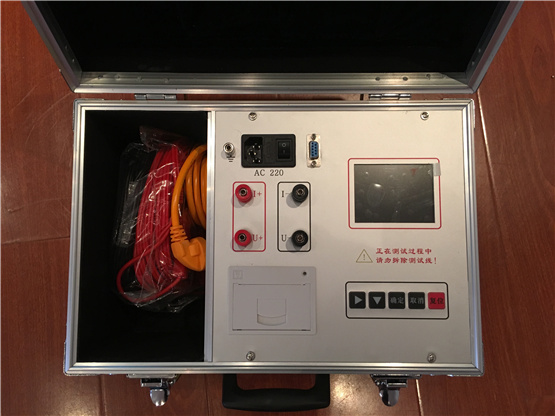

本公司開發生產的系列變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。極大的方便了工作人員的使用。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試完畢后先關閉電源，再拆除測試線。
7、測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。
8、在測試過程中，禁止移動測試夾和供電線路。
三、性能特點及技術指標
1. 輸出電流及量程：輸出電流：0-20A,量程0.2mW-20KW
電流 | 量程 | 電流 | 量程 |
20A | 0.2mW-1W | 1A | 10mW-20W |
10A | 1mW-2W | 0.5A | 50mW-40W |
5A | 1mW-4W | 5mA | 20W-4KW |
注：超出以上量程請用自動測試功能。
2. 測試精度: 0.2% 高分辨度： 0.1mW。
3. 儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。
4. 具有大容量存儲功能，可存儲2000條測試記錄，
5. 工作電源： AC220V±10﹪
6. 工作溫度：﹣10℃～40℃。
7. 工作濕度：環境濕度＜80%RH 。
8. 儀器重量：6㎏。
